水内冷发电机定子绕组泄漏电流试验装置

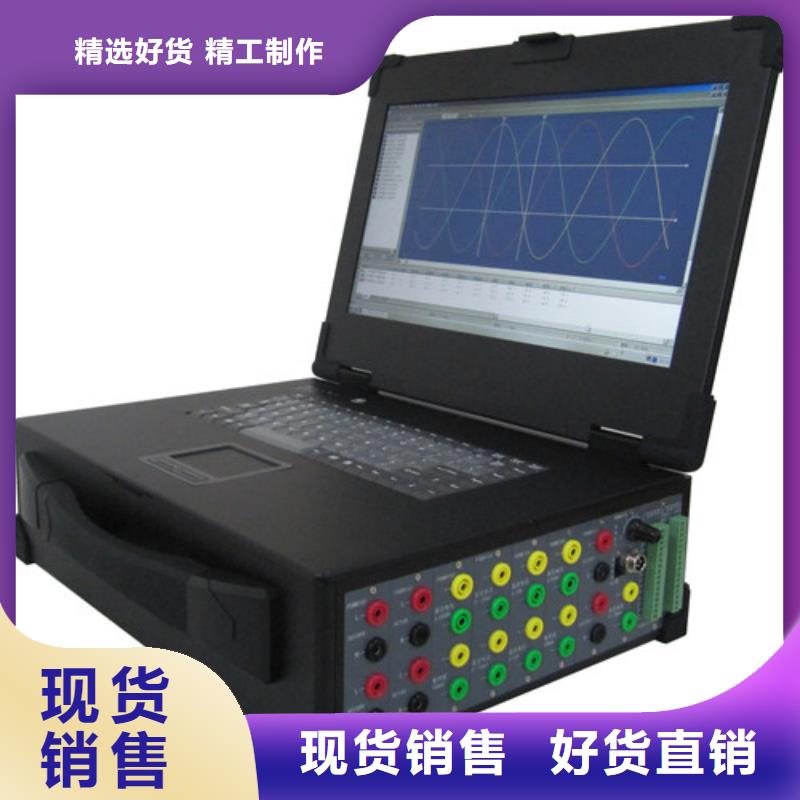

安徽宣城录波仪模拟量曲线的颜色，与窗口右侧光标实时值的颜色一致。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。9.2.1.放大/缩小方向键 →： 放大时间轴，波形横向压缩。方向键 ←： 缩小时间轴，波形横向展开。方向键 ↑： 放大纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小纵轴（标幺值轴），波形纵向展开。9.2.2.移动方向键 →： 只有在暂停状态下有效，波形向左移动。方向键 ←： 只有在暂停状态下有效，波形向右移动。方向键 ↑： 纵轴零点上移，波形向上移动。方向键 ↓： 纵轴零点下移，波形向下移动。9.2.3.光标1、光标2方向键 →： 光标右移方向键 ←： 光标左移如果录波仪当前的采样频率为100kHz，且与“电气试验”联机，则不支持实时波形功能。如果先进入了实时波形画面，再与电气试验联机，则会自动退出到常量列表画面。9.2.4.显示参量选择按F3键打开参量选择对话框，选择在画面上显示的参量。按F1键切换选中的参量。按Tab键在列表框间切换输入焦点。

安徽宣城录波仪7.8.上传故障记录到PC机上位机可以列出当前录波仪存储的全部故障记录文件，并可上传文件到本地硬盘，具体操作请参见PC机软件包用户手册。八、谐波分析8.1.实时显示/谐波分析按“菜单”键，选择弹出菜单的“实时显示/谐波分析”，进入实时谐波分析画面。谐波分析画面支持的操作：F1：运行/暂停F2：保存当前数据到存储器。记录的类型用图标标记，文件扩展名为“HAR”。在记录列表中，可以打开、删除记录。F3：选择模拟通道保存的数据作为一种记录，可以用记录列表对话框（按“菜单”键，选择弹出菜单的“记录”）打开、删除。8.2.选择模拟通道对话框按F1键切换选中的参量。录波仪多可同时进行3个模拟通道的谐波显示，选择多于3个通道的 操作将被禁止。 便携式录波分析仪 发电机特性记录仪 故障录波仪 交流电机综合试验台 发电机启动试验系统参数综合测试仪 电机定子性能综合测试台 便携式波形记录仪 发电机特性综合测试仪 电机经济运行测试仪 电量波形记录分析仪
